Thiết kế layout kho hàng là gì?

Thiết kế layout kho hàng là quá trình quy hoạch và bố trí các khu vực chức năng, hệ thống kệ, lối đi, cửa nhập xuất và tuyến di chuyển trong kho dựa trên nhu cầu lưu trữ và vận hành thực tế. Mục tiêu không chỉ là tận dụng tối đa diện tích mà còn phải bảo đảm hàng hóa được di chuyển nhanh, thuận tiện và an toàn.

Một layout kho được xem là tối ưu khi tạo được sự cân bằng giữa sức chứa, khả năng tiếp cận hàng hóa, tốc độ xử lý, chi phí đầu tư và an toàn vận hành. Vì vậy, phương án đặt được nhiều kệ nhất chưa chắc là phương án tốt nhất nếu khiến xe nâng khó di chuyển, phát sinh giao cắt hoặc kéo dài thời gian picking.

Để xây dựng layout phù hợp, doanh nghiệp cần bắt đầu từ dữ liệu thực tế của kho, sau đó xác định các khu vực chức năng, tổ chức luồng hàng và lựa chọn hệ kệ tương ứng.

Dữ liệu cần có trước khi thiết kế layout

Trước khi bắt đầu bố trí kệ, lối đi và các khu vực chức năng, đơn vị thiết kế cần thu thập đầy đủ dữ liệu về mặt bằng và hoạt động kho. Đây là cơ sở để tránh tình trạng layout phù hợp trên bản vẽ nhưng khó triển khai hoặc không đáp ứng được nhu cầu vận hành thực tế.

Bản vẽ và điều kiện mặt bằng

Bản vẽ CAD hoặc PDF cần thể hiện đầy đủ kích thước kho, vị trí cột, tường, cửa ra vào, cửa xuất nhập hàng và các hạng mục cố định. Ngoài chiều dài, chiều rộng, cần xác định chiều cao thông thủy cũng như những vị trí có giới hạn về chiều cao.

Các yếu tố như sprinkler, đèn chiếu sáng, hệ thống PCCC, đường ống kỹ thuật và tải trọng sàn cũng cần được xem xét. Với kho hiện hữu có nhiều cột hoặc mặt bằng không vuông vức, những chi tiết này phải được đưa vào bản vẽ ngay từ đầu.

SKU, pallet và tải trọng

Thông tin về hàng hóa quyết định trực tiếp đến cách bố trí và lựa chọn hệ kệ. Doanh nghiệp nên cung cấp số lượng SKU, kích thước pallet, chiều cao hàng, trọng lượng pallet, số lượng pallet cần lưu trữ và mức tồn kho cao nhất dự kiến.

Ngoài nhu cầu hiện tại, nên tính đến tốc độ tăng trưởng trong tương lai. Một layout chỉ đáp ứng vừa đủ số lượng pallet hiện tại có thể nhanh chóng trở nên quá tải khi sản lượng hoặc danh mục hàng hóa tăng lên.

Xe nâng và lưu lượng nhập xuất

Loại xe nâng sử dụng ảnh hưởng trực tiếp đến chiều rộng lối đi và cách bố trí hệ kệ. Xe nâng reach truck, counterbalance hoặc các thiết bị lấy hàng khác nhau sẽ có yêu cầu về không gian quay đầu, bán kính thao tác và chiều cao nâng khác nhau.

Doanh nghiệp cũng nên thống kê số lượng pallet nhập, xuất và picking theo ngày hoặc theo ca. Dữ liệu này giúp xác định những khu vực cần ưu tiên diện tích và nhận diện các điểm có nguy cơ ùn tắc.

Các khu vực chức năng trong kho

Một kho hàng được tổ chức tốt cần phân chia tương đối rõ các công đoạn từ khi hàng được tiếp nhận đến khi hoàn tất xuất kho. Tùy mô hình hoạt động, một số khu vực có thể được kết hợp nhưng vẫn phải bảo đảm luồng hàng dễ kiểm soát.

Receiving và kiểm tra

Receiving là khu vực tiếp nhận hàng từ nhà cung cấp hoặc dây chuyền sản xuất. Tại đây, hàng có thể được dỡ xuống, kiểm đếm, kiểm tra chất lượng, phân loại và chuẩn bị đưa vào vị trí lưu trữ.

Khu vực receiving nên nằm gần cửa nhập và có diện tích staging phù hợp với lưu lượng hàng. Không nên sử dụng tạm thời lối đi hoặc khu vực thao tác khác làm nơi tập kết hàng vì dễ gây cản trở luồng xe nâng.

Storage và picking

Storage là khu vực chính dành cho việc lưu trữ hàng hóa, thường chiếm phần lớn diện tích kho. Cách bố trí hệ kệ cần dựa trên đặc điểm SKU, tần suất xuất nhập và phương thức lấy hàng.

Các SKU có tần suất xuất cao nên được bố trí ở vị trí thuận tiện, gần khu picking hoặc shipping để rút ngắn quãng đường di chuyển. Ngược lại, hàng có tần suất thấp có thể bố trí tại những khu vực ít thuận tiện hơn.

Packing, staging và shipping

Sau khi picking, hàng được đưa đến khu packing để đóng gói, dán nhãn, phân loại hoặc hoàn thiện chứng từ. Khu staging outbound là nơi tập kết hàng theo đơn, tuyến hoặc chuyến xe trước khi xuất.

Shipping nên được bố trí gần cửa xuất để hạn chế quãng đường vận chuyển nội bộ. Luồng hàng outbound cần được tổ chức rõ ràng, tránh giao cắt với hàng mới nhập hoặc hàng đang chờ kiểm tra.

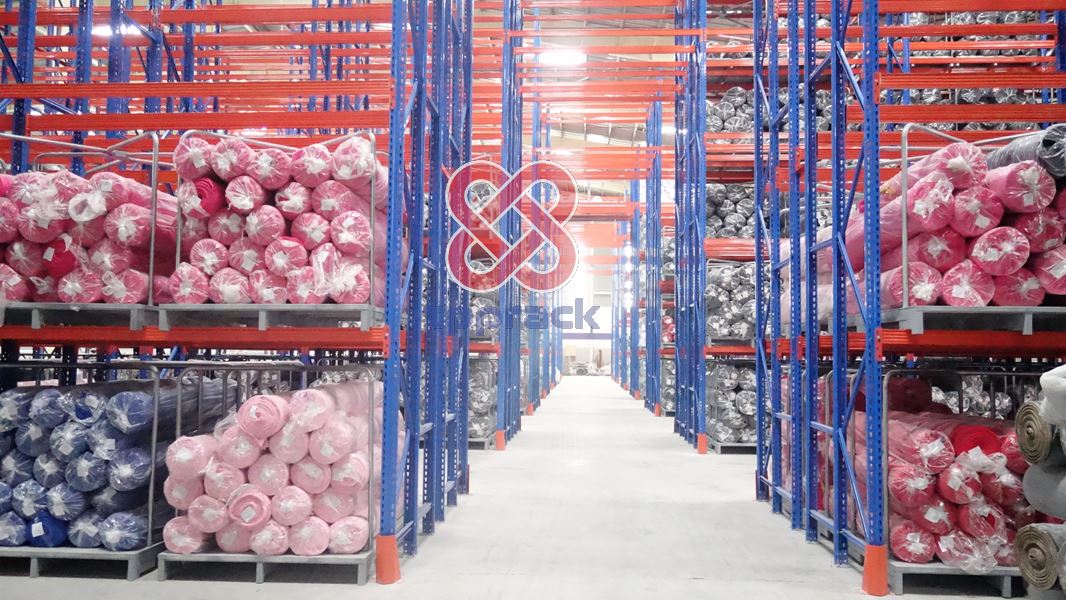

Nguyên tắc bố trí luồng vận hành

Khi thiết kế layout kho hàng, doanh nghiệp cần đánh giá luồng vận hành song song với chỉ tiêu sức chứa. Một kho có mật độ kệ cao nhưng xe nâng phải liên tục quay đầu, chờ đợi hoặc giao cắt sẽ khó đạt hiệu suất cao.

Hạn chế giao cắt

Luồng inbound và outbound nên được tổ chức sao cho giảm tối đa các điểm giao nhau. Với kho có lưu lượng lớn, có thể nghiên cứu phương án bố trí cửa nhập và cửa xuất riêng hoặc xây dựng tuyến di chuyển một chiều.

Bên cạnh xe nâng, cần tính đến luồng di chuyển của người đi bộ. Việc phân định khu vực xe nâng, lối đi bộ và điểm giao cắt giúp giảm nguy cơ va chạm trong quá trình vận hành.

Bố trí hàng theo tần suất

Phân tích ABC là một phương pháp hữu ích để xác định vị trí lưu trữ. Nhóm SKU có tần suất xuất nhập cao nên được đặt ở vị trí dễ tiếp cận, gần khu picking hoặc shipping.

Trong khi đó, nhóm hàng ít xuất nhập có thể bố trí ở vị trí xa hơn hoặc các tầng kệ ít thuận tiện. Cách phân bổ này giúp giảm quãng đường di chuyển và thời gian picking mà không nhất thiết phải mở rộng diện tích kho.

Bảo đảm lối thoát và khoảng cách an toàn

Không nên tận dụng toàn bộ khoảng trống trong kho để đặt thêm pallet hoặc kệ. Lối đi xe nâng, lối đi bộ, khoảng cách với cột, tường, cửa và các thiết bị PCCC cần được tính toán phù hợp.

Các yêu cầu liên quan đến PCCC, tải trọng sàn, khoảng cách kỹ thuật và chiều cao lưu trữ cần được kiểm tra theo điều kiện thực tế của công trình và quy định áp dụng trước khi chốt phương án.

Cách lựa chọn hệ kệ trong layout

Hệ kệ cần được lựa chọn đồng thời với quá trình thiết kế layout. Mỗi loại kệ có khả năng tận dụng diện tích, mức độ tiếp cận hàng và yêu cầu lối đi khác nhau.

Kệ tiếp cận trực tiếp

Selective pallet rack phù hợp với kho có nhiều SKU và yêu cầu tiếp cận trực tiếp đến từng pallet. Hệ kệ này tạo sự linh hoạt trong quản lý hàng hóa và phù hợp với nhiều mô hình nhập xuất.

Đây là lựa chọn phổ biến khi doanh nghiệp ưu tiên khả năng tiếp cận hàng hơn việc tối đa hóa mật độ lưu trữ.

Kệ mật độ cao

Các giải pháp như drive-in hoặc những hệ thống kệ mật độ cao có thể giúp tăng số lượng pallet trên cùng diện tích. Tuy nhiên, chúng phù hợp hơn với nhóm hàng tương đối đồng nhất và không yêu cầu lấy từng pallet với tần suất quá cao.

Doanh nghiệp cần cân nhắc giữa sức chứa và tốc độ tiếp cận hàng thay vì chỉ nhìn vào số pallet tối đa trên bản vẽ.

Kệ cho hàng dài và picking thủ công

Với hàng dài như thép, ống, gỗ hoặc thanh nhôm, cantilever rack thường phù hợp hơn pallet rack truyền thống. Đối với hàng nhỏ cần lấy thủ công, shelving hoặc các hệ thống kệ picking có thể mang lại hiệu quả tốt hơn.

Việc lựa chọn đúng hệ kệ giúp layout phù hợp với đặc điểm hàng hóa ngay từ đầu và hạn chế các thao tác phát sinh khi vận hành.

Quy trình thiết kế và phê duyệt phương án

Khảo sát và lập phương án

Quy trình thiết kế nên bắt đầu bằng khảo sát mặt bằng và thu thập dữ liệu về hàng hóa, xe nâng, lưu lượng nhập xuất và quy trình vận hành. Sau đó, đơn vị tư vấn xây dựng một hoặc nhiều phương án layout để doanh nghiệp so sánh.

Bản vẽ cần thể hiện vị trí kệ, khu vực chức năng, kích thước lối đi, hướng di chuyển và các thông số chính liên quan đến vận hành.

So sánh KPI sức chứa - vận hành

Không nên lựa chọn layout chỉ dựa trên số pallet tối đa. Các phương án cần được đánh giá theo nhiều tiêu chí như sức chứa, diện tích sử dụng, quãng đường di chuyển, khả năng tiếp cận hàng, số lượng thiết bị cần thiết và mức độ phù hợp với xe nâng.

Phương án tối ưu là phương án tạo được sự cân bằng giữa sức chứa và hiệu suất vận hành, đồng thời phù hợp với ngân sách đầu tư.

Kiểm tra kỹ thuật và chốt bản vẽ

Sau khi lựa chọn phương án, cần kiểm tra tải trọng kệ, tải trọng sàn, chiều cao nâng, kích thước lối đi, khoảng cách an toàn, PCCC và khả năng lắp đặt thực tế.

Chỉ khi các thông số kỹ thuật được xác nhận, bản vẽ layout mới nên được sử dụng làm cơ sở triển khai hệ thống kệ và các hạng mục liên quan.

Câu hỏi thường gặp

Chiều rộng lối đi được xác định thế nào?

Chiều rộng lối đi phụ thuộc vào loại xe nâng, kích thước pallet, chiều cao kệ và phương thức lấy hàng. Vì vậy, không nên áp dụng một kích thước cố định cho mọi kho.

Có nên tận dụng tối đa chiều cao kho?

Có thể, nếu chiều cao công trình, tải trọng sàn, hệ thống PCCC và thiết bị nâng hạ cho phép. Tuy nhiên, tăng chiều cao kệ cần đi cùng đánh giá về khả năng khai thác thực tế và chi phí đầu tư.

Cần bao nhiêu phương án layout để so sánh?

Với dự án cần tối ưu cao, doanh nghiệp nên yêu cầu từ 2 phương án trở lên để so sánh về sức chứa, luồng vận hành, chi phí và khả năng mở rộng. Việc này giúp chủ đầu tư có cơ sở rõ ràng trước khi quyết định.

Tối ưu layout kho ngay từ bước thiết kế

Một thiết kế layout kho hàng hiệu quả cần kết hợp đồng thời giữa mặt bằng, hàng hóa, hệ kệ, xe nâng và quy trình vận hành. Mục tiêu cuối cùng không chỉ là tăng số lượng pallet lưu trữ mà còn phải rút ngắn quãng đường di chuyển, giảm giao cắt và duy trì môi trường làm việc an toàn.

TPPRACK có thể tư vấn phương án bố trí dựa trên dữ liệu thực tế của từng kho. Hãy gửi bản vẽ CAD/PDF cùng thông tin pallet, tải trọng và nhu cầu lưu trữ để nhận phương án layout sơ bộ, làm cơ sở đánh giá trước khi triển khai đầu tư.
